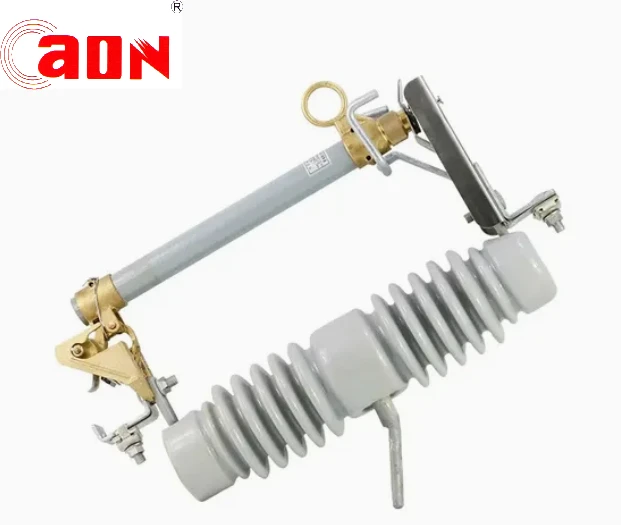

Disgrifiad o'r Rhannau o Toriad Ffiws Polymerig 100A 200A Foltedd Uchel
Cludwr ffiws
Wedi'i wneud o ffibr gwydr epocsi wedi'i leinio â gorchudd gwrthsefyll uv a deunydd diffodd arc copr, nid yw'r tiwb ffiws yn amsugno lleithder nac yn dadffurfio. Ar ben hynny, gyda gwrthiant UV cryf, arc trwchus-haen diffodd a pherfformiad diffodd arc da, mae ganddo fywyd gwasanaeth hir. Yn ogystal, gall rhan uchaf y tiwb ffiws atal ymwthiad dŵr, er mwyn sicrhau nad oes dŵr yn y tiwb ffiws.
Oherwydd y cyfnewidioldeb, gellir labelu'r cludwr ffiws â golau noctilucent ar gyfer adlewyrchu golau wrth oleuo gyda golau yn y nos, felly mae'n haws gwybod sefyllfa gwasanaeth y toriad ffiws, sy'n hwyluso gweithrediad gweithwyr yn y nos ac yn lleihau dwyster llafur.
Mae'r cludwr ffiws yn mabwysiadu gwacáu sengl (i lawr) gyda chap solet i osgoi'r bygythiad o nwy am ddim i'r gylched, difrod mecanyddol diangen neu cylched byr. Ar yr un pryd, gellir gwella perfformiad cerrynt cylched byr ac ymyrraeth y ffiws yn fawr.
Cysylltwch
Defnyddir copr dargludol pur ac aloi copr dargludol elastig iawn ar gyfer platio arian, mabwysiadir dyluniad cywasgu yn y cyswllt uchaf, mae'r gwanwyn dur di-staen yn darparu pwysedd cyswllt uchel ac mae cyswllt arian i arian yn cael ei fabwysiadu mewn cysylltiadau symudol a sefydlog. Mae'r cyswllt isaf wedi'i wneud o gopr cast a phlatio sliver, a darperir pâr o lwybrau cyfredol, y mae eu cysylltydd dargludydd wedi'i blatio arian gyda chopr graddfa dargludol elastig iawn. Ar gefn y cysylltydd, gosodir shrapnel aloi sy'n gwrthsefyll tymheredd uchel i ddarparu cefnogaeth elastig sefydlog a dibynadwy ar gyfer cyflwr cyswllt y cysylltydd, a all wrthsefyll effaith thermol cerrynt cylched byr yn llawn. Yn ogystal, er mwyn sicrhau cyflwr cyswllt da, dylai trwch platio arian ar gysylltiadau ac arwyneb y dargludydd fod yn fwy na 2μm.
Corff ynysydd porslen a pholymer
Sylfaen ynysydd porslen: wedi'i wneud o serameg gwrth-aderyn, wedi mabwysiadu technoleg castio uwch a defnyddio sment o'r Unol Daleithiau, a all atal corff porslen rhag torri a achosir gan ehangiad thermol a chrebachiad.
Sylfaen inswleiddiwr rwber silicon: mae deunydd rwber silicon eisoes wedi pasio 1,000 awr o brawf chwistrellu halen.
MANYLEBAU TECHNEGOL Toriad Ffiws Polymerig Foltedd Uchel 100A 200A
1.0 Cyffredinol
Defnyddir yr ynysydd switsh polyn sengl ar gyfer ynysu porthwyr a llinellau.
2.0 Amodau Gwasanaeth
a. Tymheredd amgylchynol : 5 gradd - 50 gradd
b. Lleithder Cymharol : 95% ar 45 gradd (Trofannol)
c. Cyflwr amgylcheddol: Hinsawdd drofannol gydag awyrgylch llygredig
3.0 Paramedrau System
Bydd y switsh yn cael ei ddefnyddio ar rwydwaith sydd â'r nodweddion canlynol:-
a. Foltedd enwol: 22 kV
b. Foltedd uchaf: 24 kV
c. Trefniant Daearu : Wedi'i ddaearu'n effeithiol
d. Amlder: 50 Hz
4.0 Safonau
Mae'r eitem yn cydymffurfio ag IEC 60129 neu IEC62271- 102 Ed.1.0 (2001) - Datgysylltwyr cerrynt eiledol a switshis daearu neu unrhyw safonau rhyngwladol cyfatebol.
Ein cyfrifoldeb ni fydd profi bod ei safon yn cyfateb i un o'r 2 safon uchod.
5.0 Gofynion technegol
a. Foltedd graddedig: 24kV
b. Cerrynt parhaus graddedig: 630A
c. Lefel Foltedd Impulse (BIL): 150kV
d. Graddiedig Amser byr gwrthsefyll y cerrynt: 25kA/1 eiliad
e. Uchafbwynt â sgôr gwrthsefyll cerrynt : 62kA
dd. Pellter Creepage: 600mm
