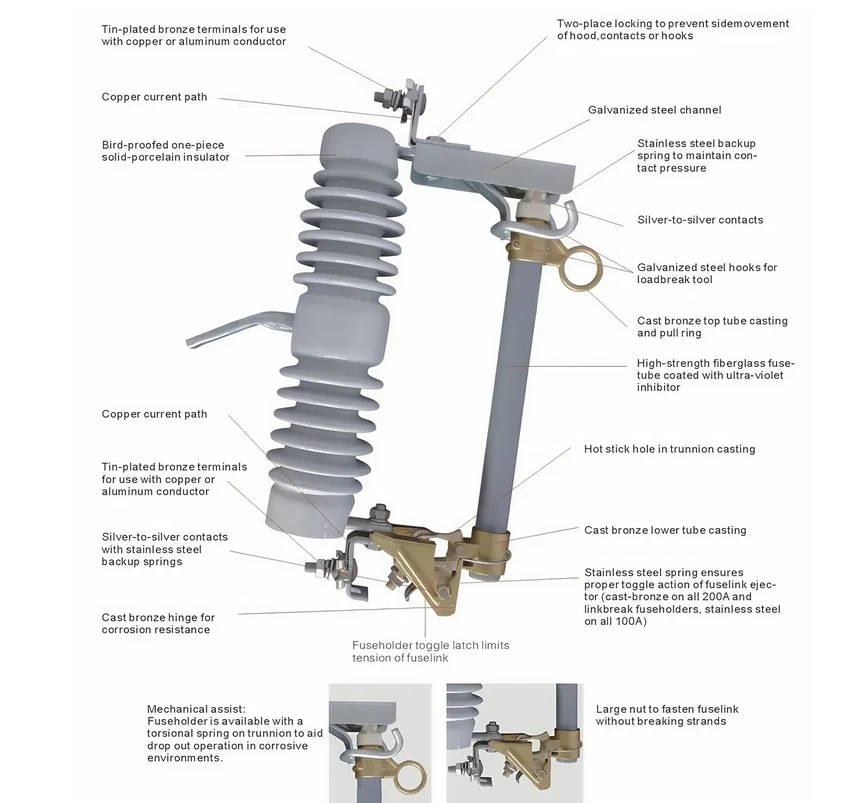

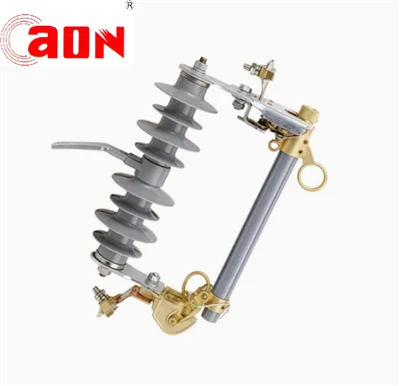

Disgrifiad o'r Rhannau o Toriad Ffiws Diarddel Foltedd Uchel 36kV
Cludwr ffiws
Wedi'i wneud o ffibr gwydr epocsi wedi'i leinio â gorchudd gwrthsefyll uv a deunydd diffodd arc copr, nid yw'r tiwb ffiws yn amsugno lleithder nac yn dadffurfio. Ar ben hynny, gyda gwrthiant UV cryf, arc trwchus-haen diffodd a pherfformiad diffodd arc da, mae ganddo fywyd gwasanaeth hir. Yn ogystal, gall rhan uchaf y tiwb ffiws atal ymwthiad dŵr, er mwyn sicrhau nad oes dŵr yn y tiwb ffiws.
Oherwydd y cyfnewidioldeb, gellir labelu'r cludwr ffiws â golau noctilucent ar gyfer adlewyrchu golau wrth oleuo gyda golau yn y nos, felly mae'n haws gwybod sefyllfa gwasanaeth y toriad ffiws, sy'n hwyluso gweithrediad gweithwyr yn y nos ac yn lleihau dwyster llafur.
Mae'r cludwr ffiws yn mabwysiadu gwacáu sengl (i lawr) gyda chap solet i osgoi'r bygythiad o nwy am ddim i'r gylched, difrod mecanyddol diangen neu cylched byr. Ar yr un pryd, gellir gwella perfformiad cerrynt cylched byr ac ymyrraeth y ffiws yn fawr.
Cysylltwch
Defnyddir copr dargludol pur ac aloi copr dargludol elastig iawn ar gyfer platio arian, mabwysiadir dyluniad cywasgu yn y cyswllt uchaf, mae'r gwanwyn dur di-staen yn darparu pwysedd cyswllt uchel ac mae cyswllt arian i arian yn cael ei fabwysiadu mewn cysylltiadau symudol a sefydlog. Mae'r cyswllt isaf wedi'i wneud o gopr cast a phlatio sliver, a darperir pâr o lwybrau cyfredol, y mae eu cysylltydd dargludydd wedi'i blatio arian gyda chopr graddfa dargludol elastig iawn. Ar gefn y cysylltydd, gosodir shrapnel aloi sy'n gwrthsefyll tymheredd uchel i ddarparu cefnogaeth elastig sefydlog a dibynadwy ar gyfer cyflwr cyswllt y cysylltydd, a all wrthsefyll effaith thermol cerrynt cylched byr yn llawn. Yn ogystal, er mwyn sicrhau cyflwr cyswllt da, dylai trwch platio arian ar gysylltiadau ac arwyneb y dargludydd fod yn fwy na 2μm.
Corff ynysydd porslen a pholymer

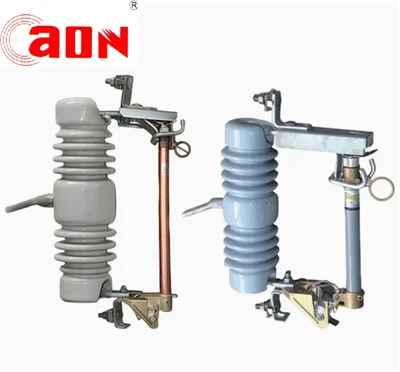

Sylfaen ynysydd porslen: wedi'i wneud o serameg gwrth-aderyn, wedi mabwysiadu technoleg castio uwch a defnyddio sment o'r Unol Daleithiau, a all atal corff porslen rhag torri a achosir gan ehangiad thermol a chrebachiad.
Sylfaen inswleiddiwr rwber silicon: mae deunydd rwber silicon eisoes wedi pasio 1,000 awr o brawf chwistrellu halen.
| Foltedd graddedig (KA) | 33-36 | |
| Cerrynt graddedig (A) | 100 | 200 |
| Nodwedd gyffredinol | Porslen | |
| Amledd graddedig | 50/60 | |
| Torri ar draws gallu | 6.3 | 8 |
| Amledd pŵer gwrthsefyll foltedd (Sych) | 70 | 70 |
| Amledd pŵer gwrthsefyll foltedd (Gwlyb) | 60 | 60 |
| Mae ysgogiad mellt yn gwrthsefyll foltedd (BlL) | 170 | 170 |
| Pellter creeppage | 820 | 820 |
| Pwysau net pob uned | 28 | 28 |

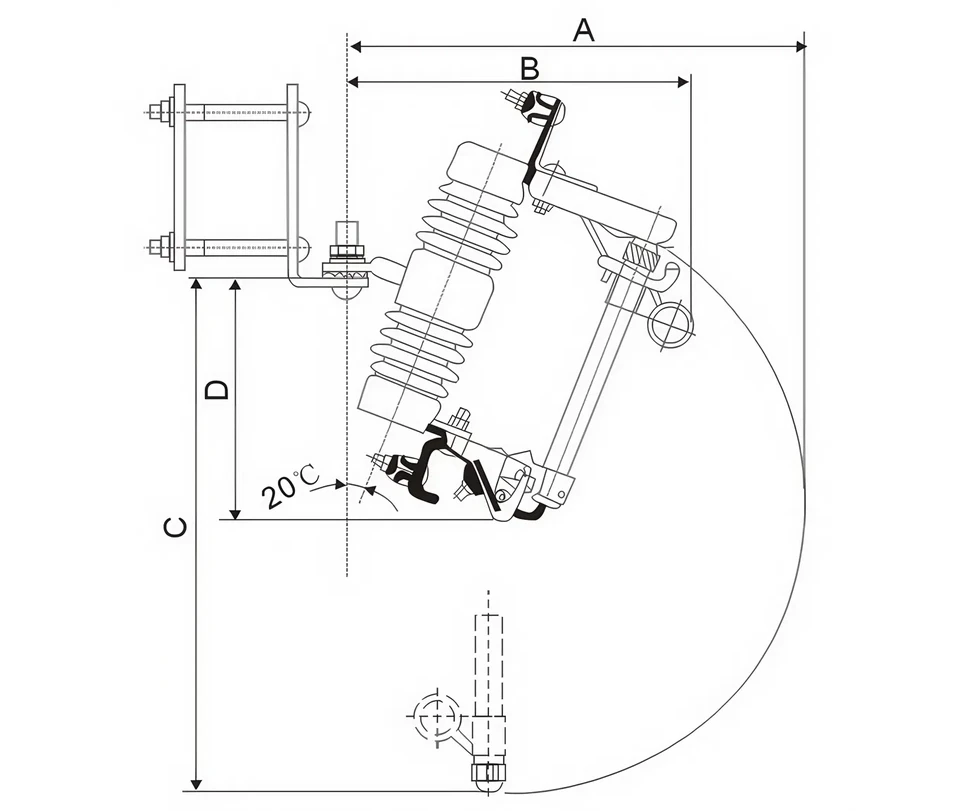

| Dimensiynau(1PC/CTN) | 68*17*15 | |
